Por que a velocidade e a escala dos data centers tornam a validação BIM crucial?

Um setor específico da indústria de arquitetura, engenharia e construção (AEC) está experimentando um crescimento explosivo. Especialistas preveem que o mercado de construção de data centers quase dobrará nos próximos cinco anos. Durante esse período, dados da McKinsey indicam que empresas do mundo todo investirão cerca de US$ 7 trilhões por ano no desenvolvimento de infraestrutura para data centers.

“O ritmo de crescimento dos centros de dados tem sido vertiginoso nos últimos anos.”
– Matthew Lohden, Accenture

Como era de se esperar, as empresas de arquitetura, engenharia e construção (AEC) querem entrar nesse mercado e abocanhar uma fatia do bolo. No entanto, construir esse tipo de instalação implica atender a alguns requisitos específicos. Felizmente, quando devidamente validada, a modelagem da informação da construção (BIM) ajuda as equipes a evitar as maiores armadilhas.

Conversamos com Matthew Lohden, consultor sênior da Divisão de Inovação da Accenture, área de Infraestrutura e Projetos de Capital, sobre esses tipos especializados de projetos. Ele compartilhou algumas orientações para ajudar as equipes a utilizarem o BIM validado para obterem sucesso no projeto e construção de data centers.

Os desafios únicos na construção de centros de dados

O planejamento e a construção de data centers apresentam requisitos específicos para todas as empresas envolvidas. Para lidar com eles, é útil dividi-los em categorias e analisá-los individualmente.

Aqui estão três desafios únicos que as empresas enfrentam ao construir centros de dados:

#1: Requisitos Específicos do Projeto

Esses projetos são construídos sob medida, portanto, o proprietário do projeto geralmente procura os profissionais de AEC (Arquitetura, Engenharia e Construção) com uma ampla gama de requisitos específicos. As empresas são encarregadas de projetar e construir empreendimentos que atendam às especificações do proprietário para:

• Resfriamento
• Segurança cibernética
• Eficiência energética
• Supressão de incêndio
• Capacidade de carga do piso
• Evitar latência
• Gestão térmica
• Segurança física
• Poder

E isso é apenas a ponta do iceberg. Os centros de dados não são muito diferentes dos hospitais, pois podem parecer simples à primeira vista, mas muita coisa acontece por baixo dos panos. Uma variedade de componentes sofisticados precisa se encaixar com segurança nesse espaço.

“Os grandes desafios em data centers são fazer com que todos os sistemas elétricos, de telecomunicações e mecânicos se encaixem no espaço mais eficiente possível. Isso não significa necessariamente o espaço mais compacto, pois deve haver espaço para que todos possam se movimentar, realizar a manutenção e atualizar o local de forma eficiente e segura.”
– Matthew Lohden, Accenture

#2: Alinhamento com as regulamentações locais

Os centros de dados impõem requisitos únicos e rigorosos, além da necessidade de cumprir as regulamentações locais. Estas podem ser ainda mais rigorosas para instalações deste porte, principalmente porque provavelmente utilizarão a rede elétrica local e o abastecimento de água municipal.

“É preciso combinar os requisitos de construção locais com as especificações complexas do cliente.”
– Matthew Lohden, Accenture

Consequentemente, as autoridades competentes tendem a estar bastante envolvidas nesse tipo de projeto. O centro de dados normalmente precisa de licenças para:

• Qualidade do ar
• Uso de água
• Barulho
• Mecânica/HVAC
• Proteção contra incêndio

As empresas de arquitetura, engenharia e construção envolvidas precisam estar preparadas não apenas para cumprir a regulamentação, mas também para interagir com a autoridade competente a fim de obter as licenças necessárias.

#3: Segurança

Os requisitos específicos dos centros de dados introduzem um conjunto especial de riscos de segurança. Estes variam desde altas tensões até trabalhos em altura para a instalação de condutas de cabos.

E isso não é tudo. O nível de detalhamento exigido para projetos de data centers significa que, quando as equipes não têm um plano claro, podem instalar componentes de forma inadequada. Retrabalho está diretamente ligado ao aumento dos riscos de segurança. Isso torna a execução correta desde o início particularmente importante em projetos de data centers, que já são perigosos por natureza.

Utilizando a validação BIM para colocar a construção de data centers nos trilhos.

Felizmente, as empresas de AEC (Arquitetura, Engenharia e Construção) têm recursos disponíveis para ajudá-las a mitigar os riscos mencionados. Elas podem recorrer ao BIM (Modelagem da Informação da Construção).

Um modelo devidamente validado permite que as equipes planejem o projeto com o nível de detalhamento necessário. Em seguida, elas podem validar se o modelo atende aos requisitos regulamentares das autoridades competentes. Finalmente, podem usar o modelo para executar o que foi planejado e autorizado.

Especificamente, as equipes de AEC podem usar um modelo totalmente validado para:

#1: Atenda aos requisitos do projeto logo na primeira tentativa

Ao modelar o projeto digitalmente, as equipes podem garantir que os componentes se encaixem e funcionem conforme o necessário.

Isso vai além da detecção de conflitos. Verificar as folgas condicionais permite que as equipes garantam que o projeto funcione conforme o planejado após a entrega. Elas podem verificar se uma esquina é grande o suficiente para a passagem de uma plataforma elevatória, por exemplo, ou confirmar se os postes de segurança estão à distância necessária dos meios-fios e geradores. Podem garantir que as tubulações de água não estejam passando sobre equipamentos elétricos e que as equipes de manutenção tenham espaço suficiente para acessar os painéis elétricos.

Melhor ainda, ao criar regras para verificar o modelo , as equipes de AEC podem aplicar os requisitos de forma integrada em projetos de grande escala, como centros de dados.

Resumindo, quando combinado com uma verificação de modelos sofisticada, o BIM ajuda as empresas a garantir que tudo esteja onde deveria estar — e não onde não deveria — antes de enviar equipes para o local da obra. E, igualmente importante, um modelo validado fornece às equipes em campo a orientação necessária para realizar a instalação corretamente.

“Uma das coisas em que a Solibri é realmente boa é em verificar se os componentes necessários estão incluídos — e incluídos corretamente.”
– Matthew Lohden, Consultor Sênior, Divisão de Inovação, Infraestrutura e Projetos de Capital (I&CP), Accenture

#2: Cumprir as normas

Da mesma forma, as empresas de arquitetura, engenharia e construção (AEC) podem aplicar regras ao modelo para garantir a conformidade com as normas locais. Elas podem definir uma regra que mostre a distância máxima entre hidrantes, por exemplo, e então verificar se todo o projeto está em conformidade.

Melhor ainda, o modelo oferece uma maneira tridimensional de demonstrar à autoridade competente que o projeto está em conformidade com as normas locais. As autoridades competentes solicitam cada vez mais visualizações baseadas em BIM, como cortes transversais em 3D. O modelo validado torna o processo de conformidade mais rápido e fácil.

Quando as autoridades competentes exigem revisões, o BIM também agiliza esse processo. As equipes podem fazer a alteração no modelo. Em seguida, executando verificações baseadas em regras, elas garantem que tudo continue se encaixando e funcionando conforme o esperado, mesmo após o ajuste.

#3: Mantenha as equipes seguras

Como um modelo devidamente validado detecta problemas no ambiente digital, isso deve resultar em menos problemas no canteiro de obras. Ao reduzir o retrabalho, contribui para a segurança dos trabalhadores.

Tomemos como exemplo os dutos de barramento subterrâneos. Estes podem operar a temperaturas mais baixas e ocupar menos espaço, entre outras vantagens, mas a sua utilização requer um planeamento especializado. Se o revestimento de betão colidir com a base de um poste de amarração, por exemplo, a verificação do modelo deteta esse problema. Desta forma, as equipas podem corrigir a colisão e, em seguida, utilizar uma segunda ronda de verificações do modelo para garantir que a nova colocação do poste de amarração continua a cumprir os requisitos do projeto.

Se tudo isso não acontecesse digitalmente, os trabalhadores no local estariam sujeitos a excesso de mão de obra e maiores riscos à segurança.

Três passos simples para aplicar a validação de modelos em centros de dados.

A validação do BIM facilita os desafios mencionados anteriormente no projeto e construção de data centers.

Essas três etapas ajudam as equipes a chegar a modelos confiáveis ​​que impulsionam o projeto do data center rumo ao sucesso:

#1: Realizar uma revisão do modelo

A melhor prática aqui é criar um modelo federado que combine os modelos de todas as diferentes disciplinas em um modelo principal. Em seguida, execute todo o projeto por meio das verificações baseadas em regras estabelecidas .

Essa revisão do modelo deve ser realizada de forma contínua, especialmente após qualquer alteração em seus elementos. Para que isso seja possível, as empresas precisam escolher um software de verificação de modelos que permita realizar verificações de forma rápida e eficiente. Idealmente, tudo o que é necessário é um clique. Isso é possível com uma solução automatizada baseada em regras.

Dessa forma, as equipes podem verificar rapidamente tanto conflitos intradisciplinares (elementos dentro de um mesmo modelo que entram em conflito) quanto conflitos interdisciplinares (elementos de modelos diferentes que entram em conflito).

Além disso, as regras corretas ajudam a verificar componentes duplicados, autorizações e outros requisitos específicos do centro de dados.

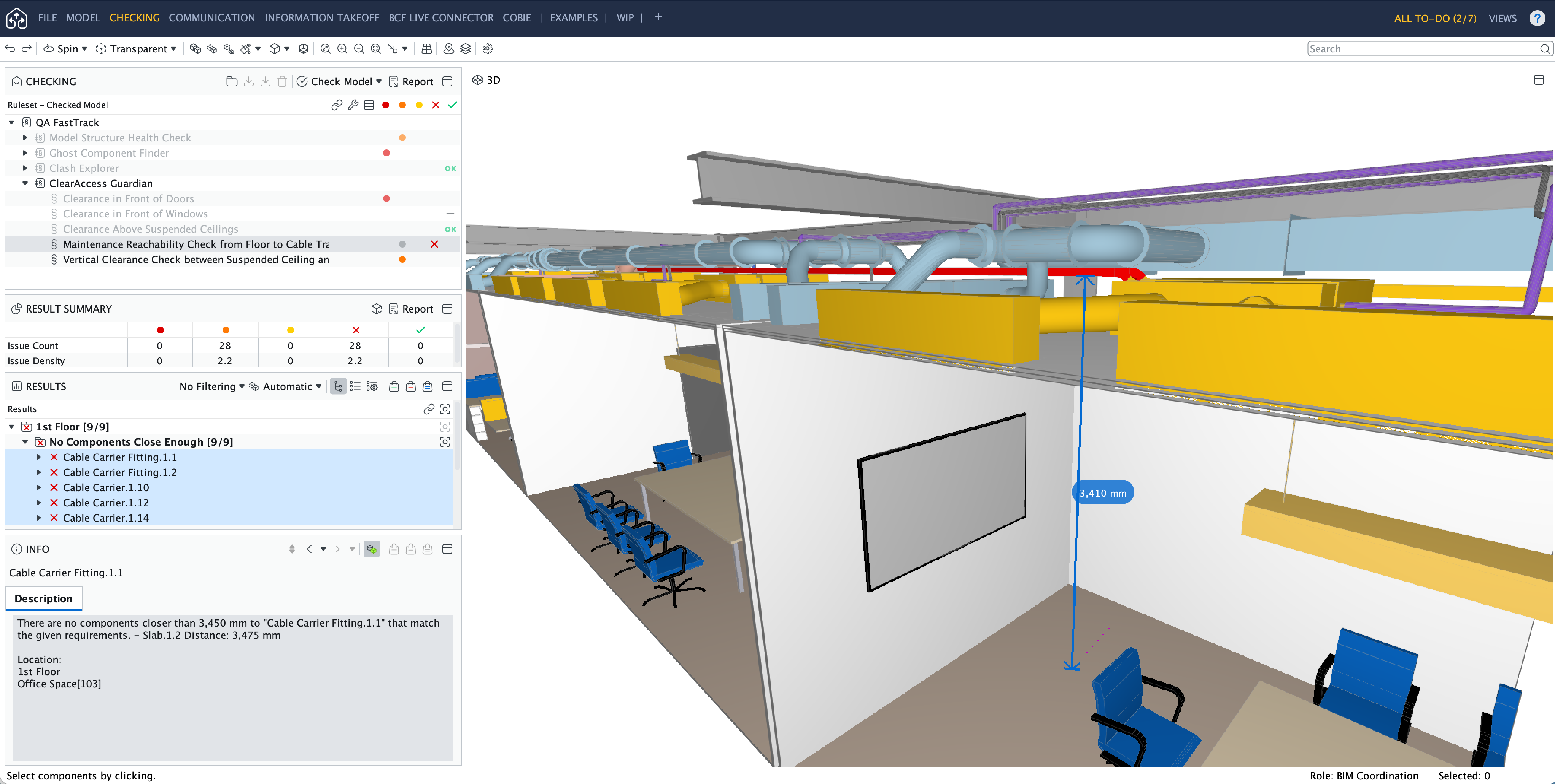

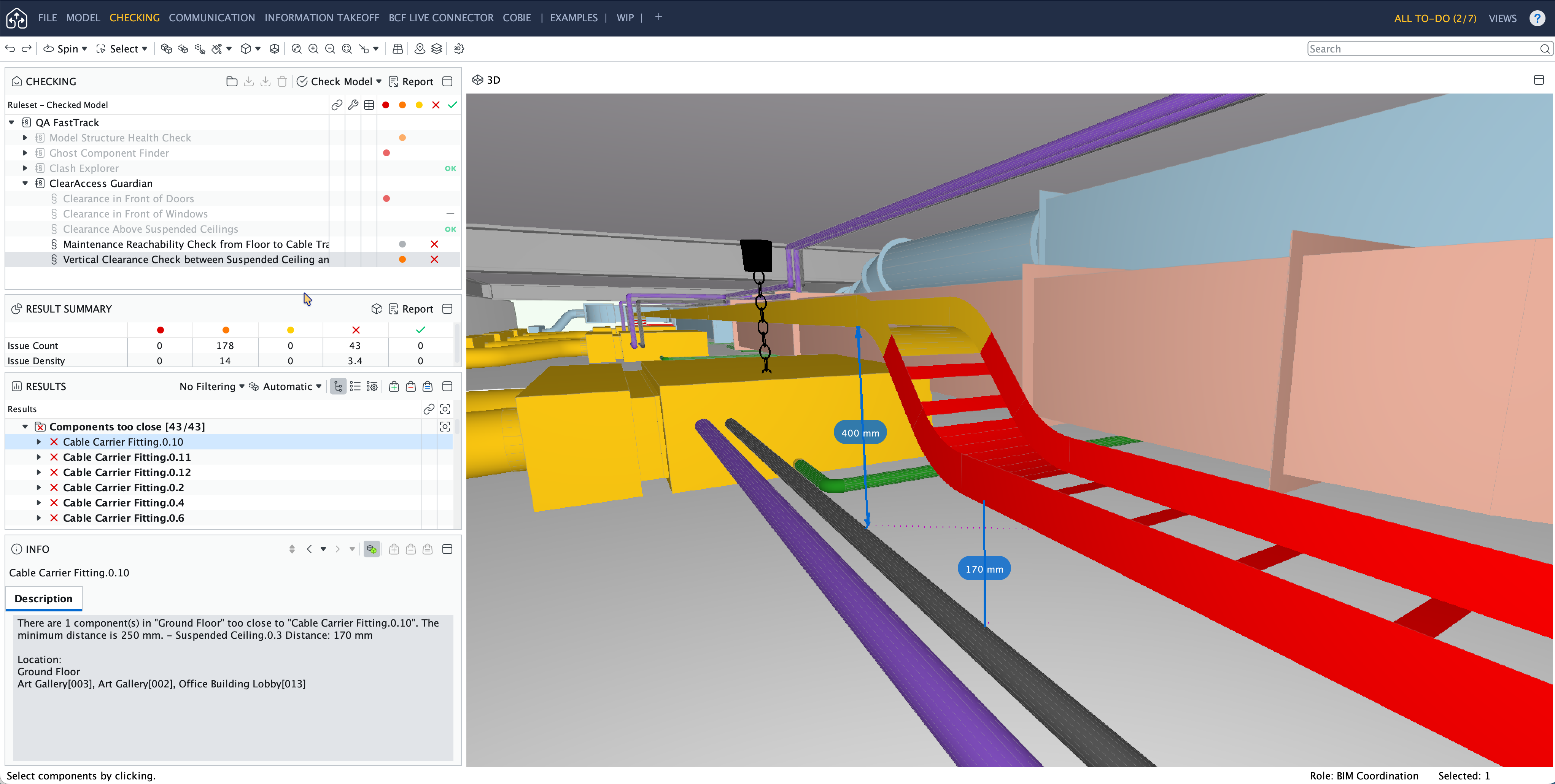

Uma regra de distância entre componentes, por exemplo, pode verificar o posicionamento das bandejas de cabos. As bandejas estão suficientemente altas acima do teto para que a plataforma elevatória possa passar por baixo delas? Estão suficientemente baixas para que a plataforma elevatória possa alcançá-las para manutenção?

#2: Sinalizar e organizar problemas

Essa etapa não deve ser demorada, mesmo em um grande projeto de data center que possa ter milhares de problemas. O sistema certo ajuda a reunir os problemas para resolução em lote.

Isso também facilita a identificação do que exige mais atenção. Classificar os problemas por nível de gravidade permite que as equipes atuem na velocidade exigida pelos data centers. Quando os usuários podem filtrar os resultados da verificação , eles têm uma maneira fácil de se concentrar no que é mais urgente.

#3: Corrigir os problemas

Na maioria dos casos, isso significa notificar as partes interessadas relevantes para que façam as alterações necessárias. Um bom software de verificação de modelos cria relatórios práticos que destacam claramente o problema para as partes envolvidas.

Um bom software de verificação de modelos permite conectar problemas a um servidor BIM Collaboration Format (BCF), para que as equipes possam visualizar os problemas diretamente em sua plataforma de autoria. Isso as ajuda a resolver os problemas com rapidez e precisão e, em seguida, enviá-los de volta para o software de verificação de modelos. Assim, as equipes podem confirmar se a alteração resolve o problema sinalizado e não introduz novos.

Mantendo-se à frente das tendências na construção de data centers

O projeto e a construção de data centers já são extremamente complexos. Além disso, estão em constante mudança.

Há uma mudança da refrigeração a ar para a refrigeração líquida. As empresas ajustam continuamente os formatos. Além disso, os data centers de IA enfrentam desafios adicionais (por exemplo, densidades de racks mais altas [30–100+ kW por rack], sistemas de refrigeração e energia mais agressivos).

À medida que os requisitos se tornam cada vez mais sofisticados, os modelos validados provam ser cada vez mais valiosos.

“Atualmente, não consigo imaginar que alguém esteja construindo data centers sem BIM. Com o Solibri, podemos fazer uma revisão completa e detalhada da coordenação do modelo muito mais rapidamente. Além disso, os relatórios são realmente úteis.”
— Matthew Lohden, Accenture

Quer saber mais sobre como a Solibri pode ajudar sua empresa a alcançar a velocidade e a escalabilidade necessárias para data centers? Entre em contato conosco. Teremos prazer em ajudar sua equipe a encontrar as ferramentas que ela precisa para qualquer projeto de data center.
